雅创储能 CCS 视觉检测设备：面向储能 CCS 集成母排量产的 AI 视觉质检解决

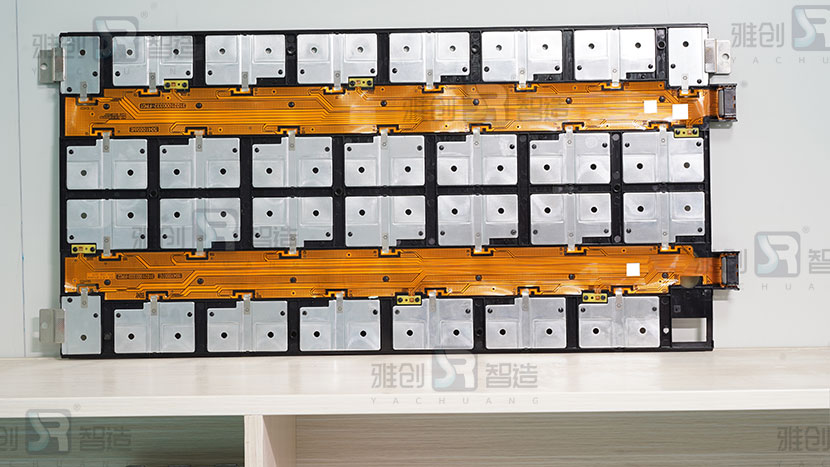

储能 CCS（Cells Contact System，集成母排）是储能电池模组实现电流导通、电压与温度采集的核心组件，集成 FPC 软板、铜铝母排、塑胶支架、镍片、导热垫等零部件，经过激光焊接、热铆、点胶、装配多道工序，微小缺陷会直接带来储能系统热失控安全风险。传统人工检测存在漏检率高、检测标准不统一、无法匹配储能大规模量产节拍等痛点。东莞市雅创自动化科技推出储能 CCS 专用视觉检测设备，依托 2D+3D 复合机器视觉与自研 AI 检测算法，实现储能 CCS 集成母排全维度外观、焊点、装配工艺自动化检测，设备支持对接储能 PACK 自动化产线与 MES 系统，完成缺陷识别、自动分选、全量数据留存与品质追溯，已经在多家国内知名储能电池工厂实现量产落地。
一、储能 CCS 量产质检行业痛点
随着储能行业产能持续扩张，大尺寸储能 CCS 母排批量生产，制程缺陷管控压力持续加大。储能 CCS 主要工艺缺陷包含：激光焊点虚焊、漏焊、焊偏、少焊点；点胶缺胶、漏点胶；PIN 针歪斜、短针、缺针；铝巴装反、漏装铝巴、镍片位置偏移、镍片在铝巴下方；漏装导热垫；FPC 悬臂断裂、保险丝有无；漏贴二维码、二维码不清晰等问题。
人工检测模式下，微小焊点、隐蔽装配缺陷极易漏检；不同人员判定标准不一致；检测数据无法自动留存，难以实现产品全生命周期追溯；同时人工很难跟上储能产线不断提升的生产节拍，成为制约储能 CCS 良率提升的关键瓶颈。储能 CCS 一旦带着焊接、装配不良流入模组，会出现接触电阻异常、发热，严重时引发储能电站安全事故，行业对自动化视觉检测设备需求快速提升。
二、雅创储能 CCS 视觉检测设备技术方案

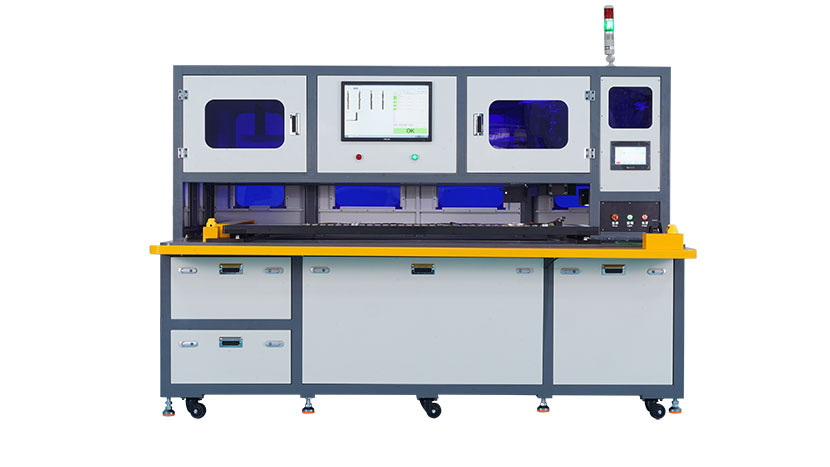

雅创自动化拥有十余年新能源机器视觉设备研发经验，针对储能 CCS 大尺寸、多焊点、多零部件装配的工艺特征，打造储能 CCS 专用视觉检测设备，硬件采用高分辨率工业 CCD 相机、工业定焦 / 线扫镜头，搭配定制化多组光学光源，搭载自研机器视觉检测软件，支持 2D 平面外观检测 + 3D 高度平整度检测复合方案，兼容不同规格储能 CCS 集成母排，支持非标定制开发。
2.1 核心检测项目
设备可一站式覆盖储能 CCS 主要检测点位：
激光焊接质量：虚焊、漏焊、焊偏、多焊点、少焊点、焊点发黑；
点胶工艺检测：漏点胶、缺胶、断胶；
装配缺陷：铝巴装反、双铝巴、镍片位置偏移、热铆缺失、漏装导热垫；
PIN 针检测：PIN 针歪斜、短针、断针、漏针、Pin针间距不良；
FPC 软板：悬臂断裂、保险丝缺失、异物；
标识识别：二维码读取、字符 OCR 识别；
3D 检测可选：点胶厚度测量。
2.2 关键技术参数
检测节拍：最高 3pcs/min，可根据储能 CCS 产品尺寸、检测点位做适配调整
成像方案：2D 多工位成像，可选配 3D 线扫 / 结构光模块
缺陷识别精度：可达 0.02mm 级别，针对储能 CCS 微小焊点、外观瑕疵稳定识别。

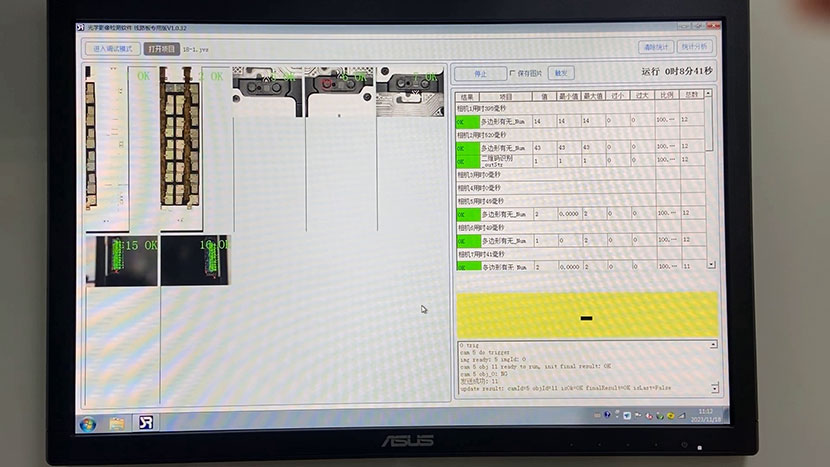

输出能力：OK/NG 自动分选；缺陷位置标记；检测图片自动存储；生成不良统计报表。
产线对接：支持对接上游焊接、装配工位，可接入工厂 MES 系统，实现每一件 CCS 产品数据溯源
运行环境：适配储能工厂无尘车间，支持 7×24 小时连续稳定量产运行
换型能力：软件配方调用，更换产品规格无需大规模硬件改动，适配多款储能 CCS 混线生产
三、设备核心优势
针对储能工况优化，区别于动力电池 CCS 方案
储能 CCS 尺寸更大、串数规格多，部分储能 CCS 厚度、母排结构与车用 CCS 差异明显，雅创设备算法模型针对储能母排样本做专项训练，避免直接套用动力电池方案带来的误判、漏检问题。
非接触式全自动检测，降低人为干扰
全程机器视觉成像，不接触 CCS 组件，不会划伤 FPC 软板与母排；统一判定阈值，消除人工主观判定差异，降低漏检风险。
完整数据闭环，满足储能品质管控要求
所有检测图像、缺陷类型、位置信息自动保存，可导出报表，对接 MES，实现每一片储能 CCS 全流程追溯，满足储能电池厂商严苛的品质审核要求。
柔性非标定制能力
可根据客户储能 CCS 图纸、产线布局，做上料、下料、摆盘、回流流水线定制；
成熟量产落地经验
雅创 CCS 视觉检测设备已供应多家头部新能源电池企业，设备经过大批量产验证，软件迭代成熟，配套完整的现场调试、培训、售后技术服务。
四、行业价值总结
储能安全前置在制造端，CCS 作为储能模组信号采集与导电核心部件，焊接、装配缺陷必须在制造环节完成拦截。雅创储能 CCS 视觉检测设备，通过机器视觉自动化手段，解决储能 CCS 量产的质检痛点，帮助储能制造企业提升产品一致性，降低人工成本，规避不良品流入下游储能电站带来的安全隐患，助力储能行业智能制造升级。

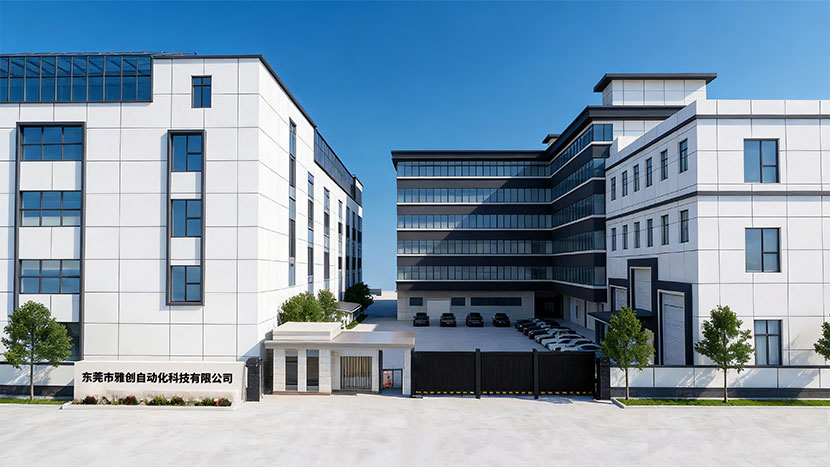

东莞市雅创自动化科技有限公司，专注机器视觉 AVI/AOI 检测设备研发制造，深耕新能源电池 CCS、FPC、FPCA 视觉检测领域，提供设备方案评估、样机测试、非标定制、现场交付全流程服务。
